投影融合怎么调：从接线到出画的七步顺序，每步跳过会怎样

投影融合怎么调，问的不是某个参数拨到几，而是七件事按什么顺序做：接法、算数、布局、屏尺寸、几何、融合带、黑电平。这是一条有严格先后的链条，顺序错了就要整轮返工。

链条的每一环都在给下一环定标尺：接法定了单台宽是多少，单台宽定了三个算数结果，算数结果定了布局，布局落到屏物理坐标上才谈得上几何，几何定了画面的真实边缘，边缘定了融合带落在哪批像素上，融合带的过渡曲线又定了黑电平该抬多少。往回倒一步，后面每一步「调好了」的结论就当场作废。下面这张表是这条链的全貌；每一步具体怎么操作交给对应的专题文章，这里只讲它为什么排这个位置。

一、七步总表

步骤	这一步定什么	判断做完了没有	跳过它下一步会怎样	深入看哪篇
① 定接法	多台投影机是合成一个大桌面还是各自独立显示器；单台画面宽是多少	能说清「投影机那块屏的宽是多少、由几台组成」——Surround 接法下台数要自己填，扩展桌面下系统里就是几块屏，不需要填台数	单台宽这个前提悬空，后面三个算数结果全建立在一个没核过的数上	两台投影机横向融合从零到点亮
② 算三个数	画布宽、每台的取图起点、相邻两侧的融合带宽度	三个数都能用通式复算一遍，且与配套核对值（画布高、屏物理宽）对得上	没有判据去核第③步生成出来的结果，向导算成什么就是什么	投影融合重叠率怎么定
③ 生成布局	屏幕树、每台的取图位置、两侧对称的融合带与起手 γ	生成结果里的画布宽与取图起点，和你第②步手算的一致	三处数要手工算，错一个就得整轮重调，而错法很隐蔽	两台投影机横向融合从零到点亮
④ 核屏物理尺寸	几何与融合带共用的那套屏物理坐标	属性面板里的物理尺寸来自「填入显示端实测值」，不是手抄的	参照系是错的，后面几何和融合带调多久都白调	投影几何校正怎么调
⑤ 几何对位	画面落在幕布哪个位置、变形怎么补	网格测试图上，相邻两台在重叠区的格线严丝合缝重合	融合带跟着几何后的真实边缘走，几何一改，融合带就换了一批像素，白场结论作废	投影几何校正怎么调
⑥ 融合带	四条边各自的宽度与 γ，重叠区的亮场过渡	白场下重叠区不比两侧亮、也不比两侧暗，看不出一条窄带	黑电平抬升搭在这条曲线上，曲线还歪着就去抬黑，等于照着歪的东西配平	投影融合带亮缝怎么调
⑦ 黑电平	暗场里两台漏光叠加出的那条亮灰带	黑场下重叠区不比旁边亮；再切一张灰（中间亮度灰场）复看，不冒出新的亮块或偏色	它后面没有下一步；但它的正确值取决于前六步全部成立	投影融合带亮缝怎么调

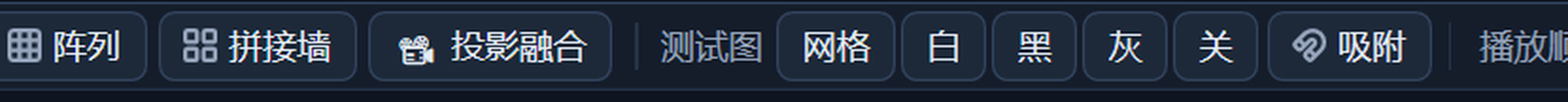

控制端界面：标定视图工具条，测试图按钮「网格 / 白 / 黑 / 灰 / 关」

截图取自控制端 SoftStage.Studio v0.7.4，截图时没有显示端在线，测试图并未真的铺出去。这五个按钮正好对应总表的后三步：网格收几何，白收融合带，黑加灰收黑电平。

二、每一步为什么排在这个位置

① 定接法：它决定了「单台宽」这个前提

两种接法都支持：NVIDIA Surround / Mosaic 合成一个大桌面（推荐），或 Windows 扩展桌面每台一屏（兜底）。它排在最前，是因为它唯一决定「单台画面宽」这个所有算式的输入。把合成出来的桌面宽当成单台宽，算出来的画布宽和屏物理宽都长得很像对的，走到最后一步才会发现整套歪掉。怎么选见两台投影机横向融合从零到点亮。

② 算三个数：先有判据，才谈得上核结果

这一步不产出任何界面操作，却不能跳：跳了它，第③步生成的一组数你没有任何东西可以核对，而这组数恰恰最容易「看着完全正常、实际却错」。要手算的三个数、两个核对值与算式示例见两台投影机横向融合从零到点亮。

③ 生成布局：切片得先存在

向导替掉的正是原本要人手算的那三处数，所以第②步的手算就是用来核这一步的。至于为什么排在几何前面：几何调的是切片的输出四角，布局没生成，连要拖的角点都还没有。向导怎么用见上面那篇。

④ 核屏物理尺寸：这是几何与融合带的参照系

切片的输出四角写在屏物理坐标里，融合带宽度也是物理像素数。参照系错了，后面几何和融合带调多久都白调。填错的后果分两段：下发前控制端会拦一次并告诉你应该是多少；真放行下去，渲染层不会再给任何提示，只会整屏黑。这个数怎么来见投影几何校正怎么调。

⑤ 几何对位：先让像素落对地方

几何定的是画面的真实边缘。融合带是跟着几何之后的画面形状走的：几何一拉梯形，那条带子仍然贴着画面边缘；反过来，先把融合带调平了再回头动几何，那条曲线就落到新的一批像素上，白场结论当场作废。四角与网格各用在什么时候，见投影几何校正怎么调。

⑥ 融合带：亮场过渡先对称

它排在黑电平之前，是因为黑电平抬升本质上是搭在亮度融合曲线上的加法。亮场曲线还没对称，抬升量就是照着一条歪的曲线配出来的；回头把 γ 改对，抬升量立刻失配。四条边的宽度与 γ 怎么定见投影融合带亮缝怎么调。

⑦ 黑电平：最后一步，也最依赖前六步

它后面没有下一步，不给任何环节定标尺，所以排在最后；反过来，它的正确值完全取决于前六步全部成立，有一处没做实，这一步调出来的数就是照着错的东西配的。怎么调见投影融合带亮缝怎么调。

三、什么时候可以在办公室先跑

v0.7.4 新增了「虚拟投影墙」命令行工具，四件事：出图（对着工程文件渲一张这面墙会长什么样的图）、量接缝（量测档位白 / 灰 / 黑各量一次，超阈值给非零退出码，可进装机脚本）、算参数（反解该配的融合 γ、黑电平抬升、抬升 γ 并打印推导过程）、反标定（拿一组现场照片反解这批投影机的真实光学参数）。对着这条七步链看，它能提前跑的主要是第②③⑥⑦步的算术部分：工程文件写好了，参数配得对不对、接缝在仿真里合不合得上，不必等进场。

边界工具每次运行第一行也会打出来：仿真绿不等于真机绿，它能证伪不能证真。光学参数没经过反标定时出的图会被烙上「未标定」水印，带水印的图不要当作真机效果转发给客户。换句话说，办公室里跑出问题一定是问题，跑得干净也不能替代进场后的第①④⑤步——接法、屏物理尺寸、几何本来就只有真机上才成立。

四、三个一错就要整轮返工的根因

前面七步里，多数参数改错了当场就能看出来。但有三处不一样：错了之后后面所有步骤仍然能做下去，看着也正常，直到最后一步才露馅——而那时只能从头再来。按算术和因果推，这三处是：

接法选错，或者「哪块屏是投影机」选到了运维屏。 这一处错，单台宽就错；单台宽错，画布宽、取图起点、融合带宽度全错。屏幕树校验拦不住它——那道校验只管树的结构；下发前的尺寸核对也只比对屏物理尺寸，核不到画布宽与取图起点。一步错，第②到⑦步全部作废。

屏物理尺寸填错。 参照系错了，第⑤⑥⑦步的每一次微调都做在错的坐标上。它的表现还不像参数问题：不是画面歪了一点，是整屏黑。

几何还没对准就去拉融合带 γ。 几何一改，融合带就换了一批像素落点，白场上调平的曲线不再成立；而黑电平抬升又搭在这条曲线上，于是第⑥⑦两步一起重来。

装机时照这条顺序走：定接法 → 手算三个数 → 向导生成 → 填入显示端实测值 → 网格图收几何 → 白场收融合带 → 黑场配黑电平、灰场复看 → 一键同步融合参数 → 关测试图下发节目。这条链上每一步对应的功能都在 SoftStage 投影融合播控软件里；更多相关内容见投影融合专题。

验证环境

• SoftStage v0.7.4（2026-09-10）
• 验证状态：已在两台投影机上点亮（办公室预研）。
• 项目状态：两个投影融合项目正在交付中，下月另有两个项目排期。
• 边界：点亮不等于验收，尚未在真实投影机上验收。

参考

• SoftStage 投影融合播控软件产品页 — https://qifujun.vip/products/softstage/
• SoftStage 播控融合系统更新日志（随发布包附带）
• SoftStage 用户手册（随发布包附带）
