投影几何校正怎么调：四角、网格和「输出铺满本屏」各用在什么时候

几何校正，是在画面送进投影机之前先按规则把像素挪个位置，让每个点落到幕布上你要它去的地方。解决的是投影机摆不正、幕面不平留下的梯形与弯曲——物理上正不过来的，在电子上拉回来。

难点从来不是「怎么拖」，而是「该拖哪个」。同一条歪掉的边，用四角一轮就能收干净，用网格反复拖还可能越调越乱；反过来，弧幕上那种连续的弯，四角怎么拉都是白费力气。下面按现场判断的顺序拆：四角管哪一层、网格管哪一层、SoftStage 投影融合播控软件里那个「输出铺满本屏」按钮到底做了什么，以及几何和融合带为什么不能倒着调。

一、四角和网格，管的不是同一层变形

四角：管整块画面的梯形

几何校正靠切片的输出四角完成，现场对位时改的就是这 8 个数（四个角各一组坐标），也可以在输出预览里直接拖角点。它描述的是「这一片画面的四个角，最终落在屏的哪四个位置上」。

投影机吊在桁架上往下打、藏在侧墙斜着打，画面在幕上就是上窄下宽或者一边高一边低。这类变形有个共同特征：整块画面歪，但四条边本身还是直线。它属于四角能一次性收掉的范围。

判断四角调够了没有，铺一张网格测试图看：画面四条边是不是贴着幕框走、格线还直不直。四角做的是整块画面的四边形映射，边的中段鼓出来或者凹进去，它够不着——那是下一层的活儿。

几何网格：管四角够不着的局部

四角对不齐时可以用几何网格加密逐点微调。平面幕 2×2 够用；曲面、弧幕把 cols / rows 加密到 8×8。这个 8×8 是配置文件注释里给的建议值，不是上限，弯得厉害的幕再往上加也行。

加密的代价是要调的点数按平方往上翻：2×2 是 4 个点，8×8 就是 64 个点，每个点都得盯着幕上对一遍。所以顺序上永远是先用四角把整体拉到最接近，剩下的残余再交给网格。一上来就开高密度网格去凑一个本该四角解决的梯形，等于用 64 个点去做 8 个数的事，还得防着自己把某一段拉出新的波浪。

症状对照：用哪种，怎么算调够了

幕上看到的	用哪种	怎么判断调够了
整块画面上窄下宽、或一边高一边低，四条边仍是直线	输出四角	网格图上四条边贴住幕框，格线保持直线
四角已经对上幕框，边的中段却鼓出来或凹进去	几何网格，从 2×2 起步	中段不再偏离幕框，格子疏密看着均匀
弧幕、曲面幕，整幅画面从中间开始连续地弯	几何网格往 8×8 这一档加密	整幅格线均匀，没有哪一段被压扁或拉长
单台各自看都正，重叠区里两台的格线对不上	先各自收四角，残余交给网格	网格图红色竖带里两台的格线严丝合缝重合
画面某一侧压根没盖到屏	先别动几何，看第二节的黑边告警	属性面板不再提示还差多少像素

最后一行是最容易走错路的一种：明明是屏和切片的尺寸没对上，却当成几何没拉够，一路把四角往外拽，结果几何被拽变形了、黑边还在。

二、「输出铺满本屏」按钮与黑边告警

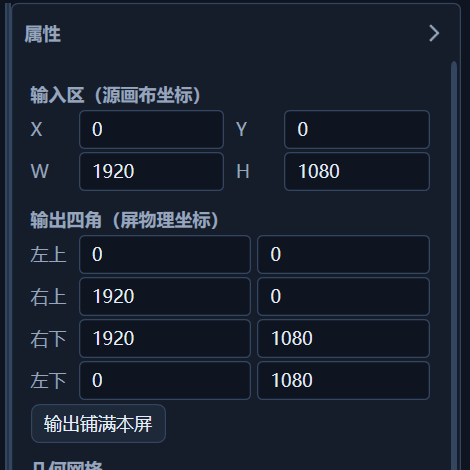

控制端界面：切片属性面板与「输出铺满本屏」按钮

什么情况下切片会盖不满屏

切片输出盖不满屏幕时，屏幕与切片属性里都会直接写明还差多少像素、那一条会是永远的黑边。会走到这一步的，按算术能推出两种成因。

一种是把画布坐标填到了输出四角上。Surround 接法下这两个数不是一回事：两台 1920×1080、重叠 200 像素，画布宽是 1920×2 − 200 = 3640，而 Surround 合成桌面的真实像素是 1920×2 = 3840，屏物理宽等于后者。输出四角走的是屏物理坐标，把 3640 抄进去，按这组数算右侧就差出 200 像素，那一条永远不亮。两个数只差 200，纸面上看着都像对的。

另一种是存量工程的四角被人拖乱过——上一轮调试留下的、或者接手时就已经是歪的。这类工程的特征是各项参数看着都在，就是输出范围对不上屏。

告警怎么读

这条提示给的是像素级的算术结论：还差多少、差在哪一侧。它比在幕上肉眼判断可靠得多——暗环境里，投不到的黑边和幕布本身的暗角、和融合没调好留下的暗缝，看着都是「边上有条不对劲的东西」。属性面板上那句话能直接把这三者里的一种摘出来。

按钮做了什么，以及什么时候不该点

标定视图里有「输出铺满本屏」按钮：选中切片点一下，即把输出四角重置为铺满整块屏，网格、融合、遮罩都不动。这三样不动很关键——你之前加密网格逐点收的那些残余、四条边各自调好的融合带宽度与 gamma、挡溢出用的遮罩，一个都不会丢。它是存量失配工程的修复入口，用来把跑飞的四角一键拉回基准。

但正因为它重置的是四角，你手工拉出来的梯形补偿也会一起归零。所以它的适用场景是「四角已经乱到不知道怎么回去」，而不是每次调得不顺手就点一下重来。斜投的现场点完这一下，梯形得从头拉。

三、几何在前，融合带在后

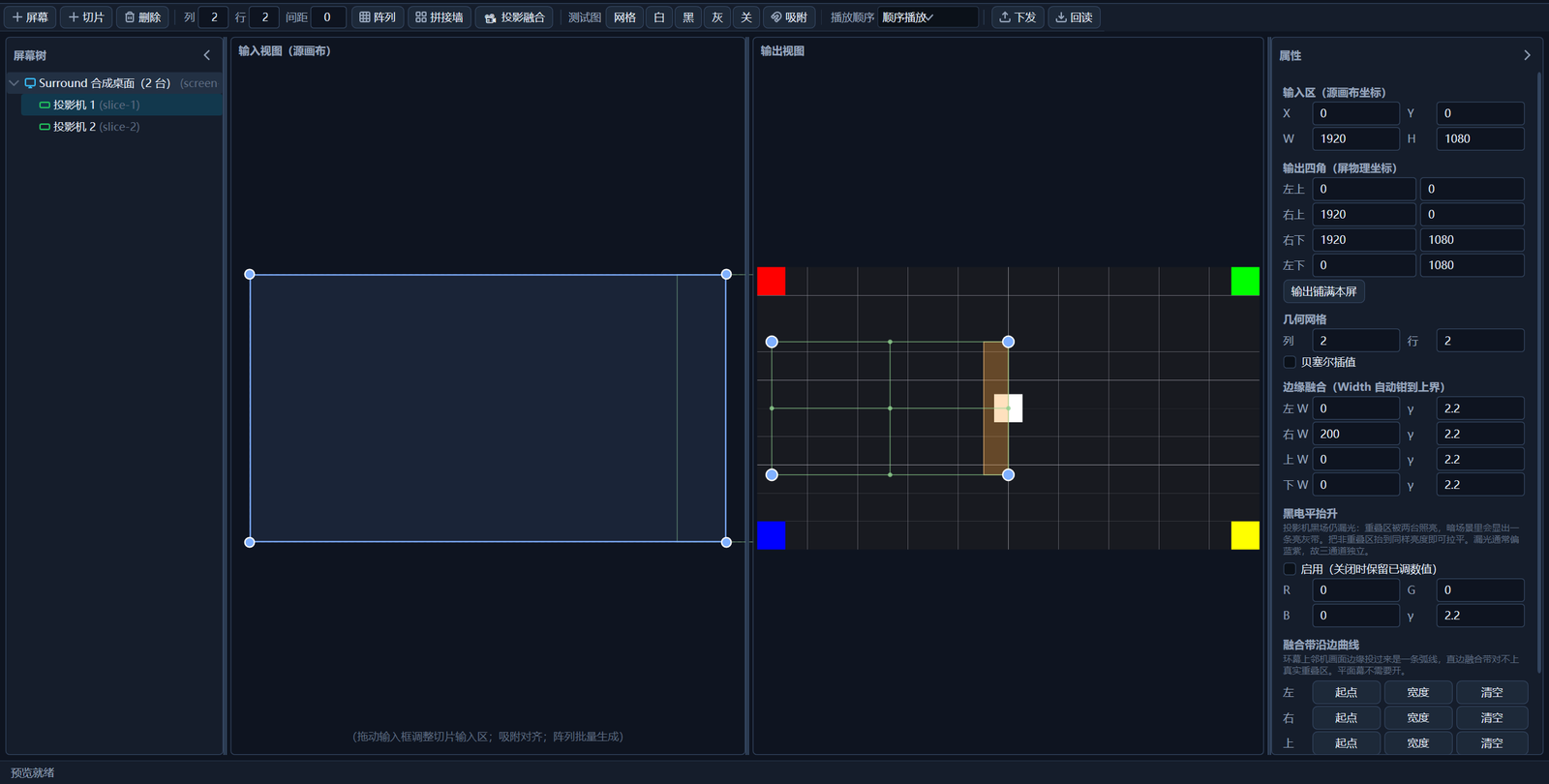

控制端界面：标定视图，两台投影机横向融合（向导生成，重叠 200 像素）

这两步的先后不是习惯问题，是软件的工作方式决定的：融合带跟随几何校正后的真实画面形状，平面、网格、曲面 / 环幕 / 球幕三种投影方式下都成立。几何一拉梯形，融合带仍与画面边缘平行；环幕拉伸区里的融合带宽度也仍然是准确的物理像素数，像素语义在平面、网格、环幕三条路径上是统一的。

这件事对现场是省力的——你不用自己去补偿形变，几何怎么变，融合带就怎么跟。但它同时意味着一条纪律：融合带的位置是拿几何后的边缘算的，几何一动，前面在白场上调平的那条过渡曲线就落到了另一批像素上，白场结论当场作废。

所以正确的顺序只有一个方向：几何收干净 → 白场收融合 γ → 黑场与灰（中间亮度灰场）收黑电平抬升。任何一次回头改几何，后面两步都要重走。这条链子上每一环的判断依据是什么、三类亮缝在幕上怎么分辨，投影融合带亮缝怎么调那篇讲得更细，装机前值得先过一遍。

有一条边界顺带说在前面，免得白花时间：融合带的沿边曲线（环幕、弧幕才用得上，文档明写平面幕无需使用）控制点目前只能启用或清空，不能在画面上拖动。指望在输出视图上像拖四角那样拖它，是拖不动的。

四、改分辨率时，几何跟着走还是要重调

现场换投影机、换接法、把 1080P 的一套挪到 4K 上去，最怕的是标定白做。这里的规则分两条，分别对应两个不同的尺寸。

改「屏物理尺寸」时，该屏的切片输出四角、网格微调点、四边融合带宽度与沿边曲线、遮罩矩形与羽化会按比例一起走；切片的取图区域在画布坐标里，一律不动。也就是说，已经标定好的现场换算到新分辨率后继续成立，几何不用从零再来。

改「画布尺寸」时，切片的取图区域也会按比例跟随。

两条合起来看，「屏」和「画布」这两个词在操作里必须分清：屏物理尺寸描述的是这块屏真实有多少像素，画布尺寸描述的是这面墙上所有投影机拼出来的那张源图有多大。前面第二节那条黑边就是这两个概念混起来的产物。

顺带提一句版本相关的：v0.7.4 修掉了一个和这里同样容易被误判成「参数没调好」的缺陷——按黑场调好的抬升值在 25% 灰这类中间亮度画面上会把非重叠区抬亮约 27%，而完全不开抬升也只有约 3.5%。这条修复不需要你动手，已配好的工程不需要改任何参数。

五、显示端实测分辨率与 DPI 那条坑

几何调得再好，屏物理尺寸这两个数填错，结果是整屏全黑，而且不会报任何错。这是排查里最难受的一种失败——没有错误提示可查，画面就是不出来，很容易被误判成显示端掉线或者素材问题。

正确做法是不要手抄。显示端会把实测的屏幕物理尺寸上报上来，属性面板直接显示「显示端实测 3840×2160」（举例），点一下「填入显示端实测值」即可写入，让软件自己填。

手抄最常见的错法是 DPI 缩放。面板提示会直接点破这个成因：Windows 显示设置里显示的是缩放后的逻辑分辨率，一块 3840×2160 的屏在 200% 缩放下，设置里写的是 1920×1080，照抄那个数就会黑屏（举例；这组数字与两台 1920×1080 横向融合的主线场景不是一回事）。所以「我在系统里看到的就是这个数」并不构成证据，系统里那个数本来就可能是缩放后的。

还有一道兜底：下发前会自动核对屏幕尺寸，对不上就拦下来，提示里直接写明应为多少、现在填的是多少；确认无误要照发不误的话，再点一次播放即可放行。这道拦截配合前面那条黑边告警，构成了尺寸类错误在下发前的两次拦网。

六、装机时按这个顺序走

把上面的判断收成一条可以背下来的动线：

1. 先看屏物理尺寸——点「填入显示端实测值」，别手抄，别抄系统显示设置里那个数。
2. 铺网格测试图，看画面有没有盖满屏；有黑边告警先按第二节处理，别用几何去凑。
3. 整块梯形用输出四角收，8 个数或者在输出预览里拖角点。
4. 四角收不掉的局部变形，再上几何网格：平面幕 2×2，弧幕往 8×8 加密。
5. 几何定死之后，才动融合带的宽度与 γ，最后是黑电平抬升。
6. 中途任何一次回头改几何，第 5 步重走。

几何这一层的判断标准始终是同一句：四条边贴幕框、格线是直的、重叠区两台的格线重合。做不到就往下一层加密，做到了就别再加密。想把整套投影融合的流程按通用思路补齐，可以再看一遍投影几何校正与变形实操；更多相关内容整理在投影融合专题里。

验证环境

• SoftStage v0.7.4（2026-09-10）
• 验证状态：已在两台投影机上点亮（办公室预研）
• 项目状态：两个投影融合项目正在交付中，下月另有两个项目排期
• 边界：点亮不等于验收，尚未在真实投影机上验收。

参考

• SoftStage 播控融合系统更新日志 v0.7.4（随发布包附带）
• SoftStage 用户手册（随发布包附带）
