两台投影机横向融合从零到点亮：Surround 单桌面接法全流程

两台投影机横向融合，是把两台机的画面并排投在同一块幕上，相邻边缘重叠一段做亮度过渡，拼成一幅无缝宽画面；Surround 单桌面接法则是先用显卡把两台合成一块大桌面，主机只当它是一块屏。

第一次做两台融合，卡住人的通常不是融合带怎么调，而是更靠前的两件事：接法选哪种、以及那几个尺寸数字到底该填多少。这两处一旦错，后面几何、γ、黑电平怎么折腾都是白折腾——而且错法很隐蔽，算出来的数字看着完全正常。下面按装机时的先后顺序走一遍，用 SoftStage 投影融合播控软件作为操作路径的落点。

一、先选接法：Surround 合成单桌面，还是扩展桌面

两种接法都支持，区别在于显卡把两台投影机交给系统时是一块屏还是两块屏。

• NVIDIA Surround / Mosaic 合成单桌面（推荐）：显卡先把两台投影机合成一个大桌面，再交给 Windows。播放主机上的显示端就配一块屏 + 两个切片，系统里只看到一块屏，不需要在两块屏之间做对齐。
• Windows 扩展桌面，每台一个独立显示器（兜底）：系统里是两块屏，显示端配两块屏各带一个切片。扩展桌面路径的真机验证本轮不做，它的定位是兜底。

先把部署形态说清楚，不然后面「哪块屏是投影机」这个坎必绊人。显示端装在接投影机的那台播放主机上；Surround 接法下，一台主机带多台投影机，显示端配一块屏 + N 个切片。控制端 SoftStage.Studio 是独立程序，可以装在同一台机器上，也可以装在另一台操作机上，通过网络下发。而装显示端的那台机器上，常常还多接着一块运维或操作用的显示器——这是常态，不是异常配置。

选定 Surround 之后，有两件事对显示端意味着什么，值得先记住：

第一，台数系统看不出来，得你自己填。 Windows 把多台合成成一个显示器之后，系统里看不出它由几台组成。所以 Surround 接法下投影机台数仍需手填。扩展桌面接法下反而只填重叠像素一个数，因为几块屏摆在那儿是明的。这一点没法自动化，也别指望软件替你猜。

第二，屏物理宽不等于画布宽。 这是两台融合里最值钱的一句话。Surround 合成出来的桌面真实像素是两台画面宽相加，示例里是 1920×2 = 3840；而画布宽要扣掉重叠的那一段，示例里是 3640。两个数只差 200，长得极像，抄串一个，整套取图位置全歪。屏物理宽填在屏幕节点上，画布宽填在画布尺寸上，它们分属两处，不要互相顶替。

至于配置从哪儿起手：发布包的「文档 / 示例配置」目录随包带现成配置样例——两台 Surround 单屏、三台 Surround 单屏、三台扩展桌面三屏，共三个 JSON，键带中文注释，可以直接照抄改值。两台版和三台版都有，不用自己从空文件开始搭。

二、算三个数：画布宽、右片取图偏移、两侧融合带

这三个数是两台横向融合的全部算术。手册原本要人手算，算错一个就得整轮重调，而且错法隐蔽——几何没对准和融合带不对称在幕布上看着很像。先把通式和一组示例摆出来，心里有底之后再去用向导。

设投影机 N 台，单台画面宽 W、高 H，相邻重叠 overlap 像素。

画布宽：canvasW = N×W − (N−1)×overlap。两台就是两块画面宽相加、再减掉中间那段被重叠掉的。示例（两台 1920×1080、重叠 200）：1920×2 − 200 = 3640。

画布高：canvasH = H，横向单排不改高度。示例：1080。

第 k 台的取图 X 偏移：inputRect.x = (W − overlap) × (k−1)。左片是第 1 台，偏移为 0；右片是第 2 台，示例：1920 − 200 = 1720。注意这里减的是 overlap 不是别的——右片要往左退回一个重叠量，才能和左片叠上那 200 像素。

相邻两侧融合带宽：= overlap，两侧 γ 对称。示例：左片朝右那条边 right.width = 200，右片朝左那条边 left.width = 200，γ 都是向导起手值 2.2。融合带四条边各自独立，每条边有自己的宽度（像素）与 gamma，属性面板上一共 4×Width + 4×Gamma 八个数值；横向单排融合只用到相邻的那两条，另外的边宽度留 0。

Surround 屏物理宽：= N×W，示例 1920×2 = 3840，不等于画布宽。

汇总成一张表，重点是最后一列——每个数最终落在界面的哪个位置：

量	算式	示例值	填在哪里
画布宽	N×W − (N−1)×overlap	1920×2 − 200 = 3640	画布尺寸 canvasWidth
画布高	H	1080	画布尺寸 canvasHeight
第 k 台取图 X 偏移	(W − overlap) × (k−1)	右片 1920 − 200 = 1720	该切片 inputRect.x
相邻两侧融合带宽	= overlap，两侧 γ 对称	200（左片 right、右片 left）	切片 blend 相邻那条边的 width
Surround 屏物理宽	N×W（不等于画布宽）	1920×2 = 3840（≠ 3640）	屏幕节点 physicalWidth

以上均为示例数值，换机器换分辨率就得重算。三台版可以拿来对照检查算法有没有理解偏：画布 5360、Surround 屏物理 5760、右片取图起点 3440。

重叠像素本身填多少？平面幕常用重叠是画面宽度的 15%~25%，摆位越难对准、幕越弯，留越宽。硬上界是单台画面宽的一半（1920 时为 960），超了下发时直接被拒。关于重叠量怎么定，还可以参考投影融合重叠区怎么留那一篇的取值思路。

三、在控制端用向导生成

上面这套算术不必真的用手算。标定视图里有「投影融合」向导：填投影机台数与相邻重叠像素，一键生成画布尺寸、每台的取图位置、两侧对称的融合带。生成出来的屏幕树恒过屏幕树校验。

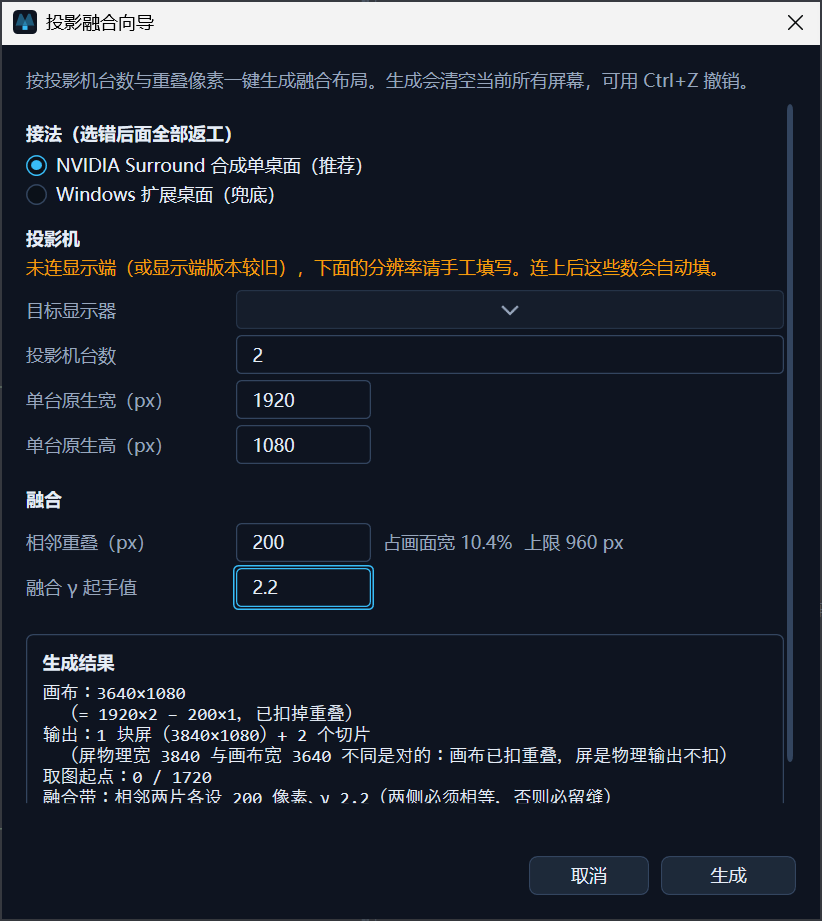

控制端界面：投影融合向导（填台数与重叠像素，一键生成）

用向导有三个地方要留神。

一是台数。 向导会自动读显示端上报的显示器清单，预填台数与分辨率。但如前所述，Surround 下系统看不出合成桌面由几台组成，所以这个台数仍需手填。别看到框里已经有个数就直接过。

二是「哪块屏是投影机」这个下拉。 装显示端那台机器上常常还接着运维或操作显示器，向导默认选中最宽的那块，并把「哪块屏是投影机」做成可改的下拉。这个下拉选错，会算出一组看着完全正常、实际却错的数字。文档点名了两种错法：一是把 Surround 合成出来的桌面宽 3840 当成单台宽、台数填 2，向导会算出画布宽 7480、屏物理宽 7680——这两个数长得很像对的；二是默认「上报的都是投影机」时，拿一块 1920×1080 的操作屏去除以 2，得到假的单台宽 960，而 1920 能被 2 整除，「除不尽即禁用」的闸门根本不会触发，你全程看不到任何报错。所以生成之后先做一次心算核对：向导用的单台宽，是不是投影机那块屏的宽。

三是重叠像素。 向导按 round(W × 0.20) 预填，并实时显示「占画面宽 xx%」，超过单台宽一半会在下发时被拒。融合 γ 的起手值是 2.2，这是起手值不是推荐值，实际值要在白场上看着调出来。

另外，向导 v1 只做单排横向排布，纵向与矩阵留后。两台横向融合正好在它的射程内。

四、示例配置节选

如果你更习惯先看配置文件再回头对界面，下面是随包两台版配置的节选（示例配置节选，键名与原文件一致，未改）：

  "canvasWidth": 3640,                 // 1920×2 − 200
  "canvasHeight": 1080,
  "screens": [{
    "monitorIndex": 0,
    "physicalWidth": 3840,             // Surround 桌面真实像素，不等于画布宽 3640
    "physicalHeight": 1080,
    "slices": [
      { "id": "slice-left",
        "inputRect": { "x": 0,    "y": 0, "w": 1920, "h": 1080 },
        "blend": { "right": { "width": 200, "gamma": 2.2 } } },
      { "id": "slice-right",
        "inputRect": { "x": 1720, "y": 0, "w": 1920, "h": 1080 },
        "blend": { "left":  { "width": 200, "gamma": 2.2 } } }
    ]
  }]

对着第二节那张表看，每个数字都能一一落位：canvasWidth 是画布宽 3640，physicalWidth 是屏物理宽 3840，右片的 inputRect.x 是取图起点 1720，两片相邻边的 blend.width 都是 200。monitorIndex 填的是 Surround 那块屏的显示器序号，若主显示器是别的屏，就改成 Surround 那块的序号。这份节选只留了跟这几个数字直接相关的键，切片的标定字段（输出四角、几何网格、遮罩）没有列出来，随包原文件里都带着中文注释，照抄改值即可。

五、下发前的尺寸防错

数字对不对，最狠的一关不是幕布，而是尺寸校验。屏物理尺寸这两个数填错必然整屏全黑，而且不会报任何错——没有报错才是最难查的故障。

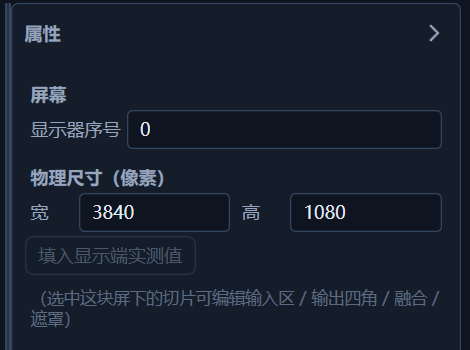

控制端界面：屏幕属性面板，「填入显示端实测值」在显示端上线后可用

三道防线依次是：

第一道，别手抄，让显示端报。 显示端会把实测的屏幕物理尺寸上报上来，属性面板会直接显示显示端上报的物理尺寸（两台 1920×1080 的 Surround 下应是 3840×1080），点一下「填入显示端实测值」即可写入。显示端还没上线时这个按钮是灰的，先把显示端连上再回来填。

第二道，认清 DPI 缩放这个成因。 面板提示会直接点破：Windows 显示设置显示的是缩放后的逻辑分辨率，一块 3840×2160 的屏在 200% 缩放下，设置里写的是 1920×1080，照抄那个数就会黑屏（这是文档举例的一组数字）。这也是为什么第一道防线比肉眼抄靠谱。

第三道，下发时自动核对。 下发前会自动核对屏幕尺寸，对不上就拦下来，提示里直接写明「应为多少、现在填的是多少」；如果你确认无误要照发不误，再点一次播放即可放行。

顺带一提，切片输出如果盖不满屏幕，屏幕与切片属性里都会直接写明还差多少像素、那一条会是永远的黑边。这句提示比在幕布上肉眼判断可靠得多。存量工程四角被人拖乱了的话，标定视图里的「输出铺满本屏」按钮是修复入口：选中切片点一下，输出四角就重置为铺满整块屏，而网格、融合、遮罩都不动。

六、铺测试图：先几何、再 γ、后黑电平

尺寸这关过了，才轮到画面本身。标定视图有五个测试图按钮：网格 / 白 / 黑 / 灰 / 关，点一下即在全部在线显示端铺上对应的标定图，不需要提前准备图片文件。它替掉的是「命令行生成 BMP → 导入素材库 → 拖到画布 → 下发」这样一轮几十秒的循环。测试图按当前画布尺寸即时生成，尺寸不可能填错；离开标定视图或下发节目时会自动撤下。关于上面两张界面图补一句：截图取自控制端 SoftStage.Studio v0.7.4，截图时没有显示端在线，测试图并未真的铺出去。

顺序是固定的，三步不能对调：

第一步，网格图收几何。 网格测试图会自动标出重叠区：红色竖带是「这一块应该和隔壁那台严丝合缝重合」，青色线是切片分界；台数与重叠像素从当前配置里读，不用再填一遍。盯着红带里的格线看，两台的线对上了，几何这关才算过。几何本身靠切片的输出四角改——现场对位改的就是这 8 个数，也可以在输出预览里拖角点；四角拉到位还有残余错位，就把几何网格加密逐点微调，平面幕 2×2 够用，曲面、弧幕把 cols/rows 加密到 8×8（这是文件注释给的建议值，不是上限）。

第二步，白场收 γ。 相邻两条边取同一套 Width 与 Gamma，看重叠区与两侧连不连成一片。融合带跟随几何校正后的真实画面形状，几何一拉梯形，融合带仍与画面边缘平行——所以几何必须在前，几何一动，白场的结论就作废。

第三步，黑场加灰场（中间亮度灰）收黑电平。 黑电平抬升可分 R / G / B 三个颜色通道独立调节，用来消掉暗场景里重叠区那条亮灰带；只调一个通道会把灰带换成一条偏色带，三个通道要一起配平。抬升除 RGB 三值外还有独立的过渡 gamma，因为抬升过渡与亮度融合过渡的最佳曲率本来就不同。抬升还带独立开关，现场可随时关掉对比效果而不丢失已调好的数值，开开关关几次最容易看出灰带有没有被抬没。

这三步为什么不能反、每一步各自的误判长什么样，展开在投影融合带亮缝怎么调：先几何后 γ 再黑电平的顺序为什么不能反里，第一次做建议连着看完。更多投影融合相关内容整理在投影融合专题。

有两个坑放在这儿免得白调：按过「一键黑屏 / 待命」之后再铺测试图会是一片黑，因为待命状态只显示待命图层，先退出待命再铺图；另外，规则多机场景里融合参数可一键同步到全屏所有切片，同步后每个切片会按自己的尺寸自动回钳带宽，两台的情形用不上，三台以上省事。

七、这篇里的「点亮」是什么意思

标题里的「点亮」，在这篇里限定为一件具体的事：示例配置在两台投影机上出画——两台机各自吃到自己那一片，画面在幕上拼起来，重叠区按配置做了过渡。它不包含亮度均匀性、色彩一致性、长时间稳定性这些后续项目。

所以走完上面六步，你手里得到的是一台能出画的两机融合工程，而不是一个可以交付的现场。往下要做的是按现场条件反复收几何与 γ，这部分没有捷径，也没有一组通用数值。

最后按顺序收一遍这条流程，装机时照着走即可：选 Surround 接法 → 手填台数与重叠像素、核对「哪块屏是投影机」→ 向导生成画布、取图、融合带 → 对照示例配置核四个数 → 点「填入显示端实测值」写屏物理尺寸 → 下发前过尺寸校验 → 网格图收几何 → 白场收 γ → 黑场加灰场（中间亮度灰）收黑电平 → 关掉测试图下发节目。

验证环境

• SoftStage v0.7.4（2026-09-10）
• 验证状态：已在两台投影机上点亮（办公室预研）
• 项目状态：两个投影融合项目正在交付中，下月另有两个项目排期
• 点亮不等于验收，尚未在真实投影机上验收。

参考

• SoftStage 播控融合系统更新日志 v0.7.4（随发布包附带）
• SoftStage 用户手册（随发布包附带）
